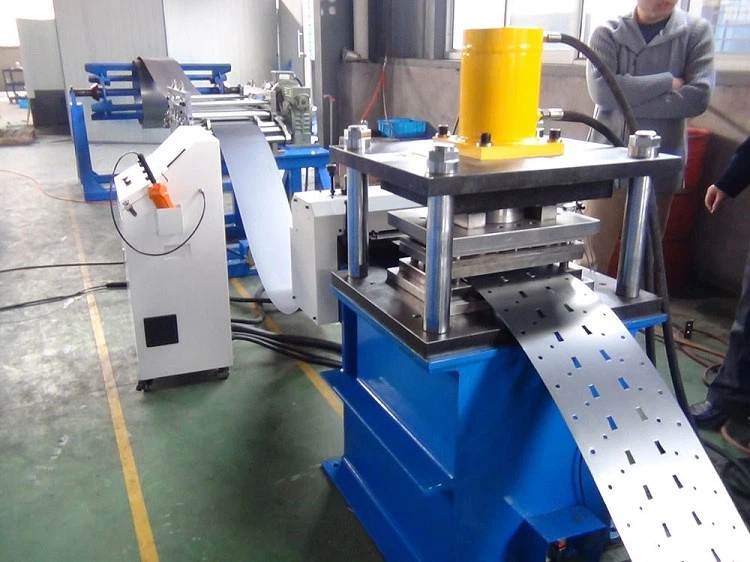

En stativrulleformningsmaskine arbejder gennem en sekvens af processer for at omdanne flade metalspoler til stativer med specifikke former og strukturer. Arbejdsprocessen er som følger:
Afvikling
Processen begynder med en afviklingsanordning. En stor metalspole er placeret på uncoileren. Uncoileren er ansvarlig for jævnt at afvikle metalstrimlen fra spolen. Den justerer spændingen og rotationshastigheden for at sikre en kontinuerlig og stabil tilførsel af metalmaterialet, hvilket giver en stabil tilførsel til de efterfølgende operationer.
Nivellering
Efter afviklingen passerer metalstrimlen gennem en nivelleringsmekanisme. Dette består typisk af flere ruller arrangeret i et bestemt mønster. Når metalstrimlen bevæger sig mellem disse ruller, rettes eventuelle krumninger, bøjninger eller ujævnheder i listen ud. Udjævningsprocessen er afgørende, da den sikrer, at metalstrimlen har en flad og jævn overflade, hvilket er afgørende for den nøjagtige dannelse af stativet i de følgende trin.
Vejledning og fodring
Den nivellerede metalstrimmel kommer derefter ind i styre- og fremføringssystemet. Dette system leder metalstrimlen præcist ind i rulleformningsenheden. Det bevarer strimlens position og justering, og sikrer, at den bevæger sig gennem maskinen på en lige og ensartet måde. Fremføringshastigheden kan justeres i henhold til produktionskravene og er synkroniseret med driften af rulleformningsenheden for at forhindre fastklemning eller fejljusteringer.
Rulleformning
Rulleformningsenheden er kernen i stativrulleformningsmaskinen. Den består af flere sæt ruller, hver med en bestemt form og funktion. Når metalstrimlen passerer gennem disse ruller, påfører hvert sæt en bestemt mængde deformation på strimlen. Rullerne arbejder koordineret for gradvist at bøje og forme metalstrimlen til den ønskede stativprofil. De kan skabe funktioner såsom stolper, tværstænger og eventuelle ekstra flanger eller riller, der kræves til stativstrukturen. Det præcise design og arrangement af rullerne bestemmer stativets endelige form og dimensioner.
Stansning og hak
Under eller efter valseformningsprocessen kan maskinen udføre stanse- og hakoperationer. Stansning bruges til at lave huller i metalstrimlen til formål som at samle stativkomponenterne, fastgøre tilbehør eller lette ventilationen. Udskæring udføres for at skabe specifikke udskæringer eller åbninger i stativet til funktioner som at rumme rør, kabler eller for at give adgangspunkter. Disse operationer udføres normalt af dedikerede stanse- og indsnitsværktøjer, der er integreret i maskinen. Positionerne og størrelserne af stanserne og indhakkene styres præcist for at opfylde rackets designkrav.
Svejsning eller montering (hvis relevant)
For nogle rackdesigns kan en svejse- eller monteringsproces være påkrævet. Ved svejsede stativer kan maskinen være udstyret med svejseudstyr, der præcist svejser samlingerne mellem forskellige dele af stativet for at sikre en stærk og sikker forbindelse. For stativer, der er samlet ved hjælp af andre metoder, såsom bolte eller clips, kan maskinen have foranstaltninger til at hjælpe med monteringsprocessen, såsom at forforme de nødvendige former eller funktioner for nem montering.
Skæring
Når stativet er dannet, og eventuelle yderligere operationer er udført, skal det skæres til den nødvendige længde. Skæreanordningen, der er placeret for enden af produktionslinjen, er ansvarlig for denne opgave. Den kan bruge forskellige skæremetoder, såsom mekanisk skæring med en skæreklinge, hydraulisk skæring til mere kraftfulde og præcise snit eller laserskæring til højpræcision og rene snit. Skæreoperationen udløses baseret på en forudindstillet længde, som kan justeres efter stativets specifikke behov.
Output og stabling
Efter skæring udtømmes de færdige stativer fra maskinen. De kan samles og stables enten manuelt eller ved hjælp af et automatiseret stablesystem. I et automatiseret system kan et transportbånd eller en robotarm bruges til at flytte stativerne til et udpeget stableområde. Stativerne er stablet på en organiseret måde for at lette transport og opbevaring.
Hele driften af stativrulleformningsmaskinen styres typisk af en programmerbar logisk controller (PLC) eller et lignende kontrolsystem. Operatøren kan indtaste parametre såsom maskinens hastighed, dimensionerne på stativet og skærelængden i kontrolpanelet. PLC'en overvåger og regulerer driften af hver komponent i realtid for at sikre, at maskinen producerer stativer med høj præcision og kvalitet.
